车载式折臂升降平台的工作原理
车载式折臂升降平台的工作原理:

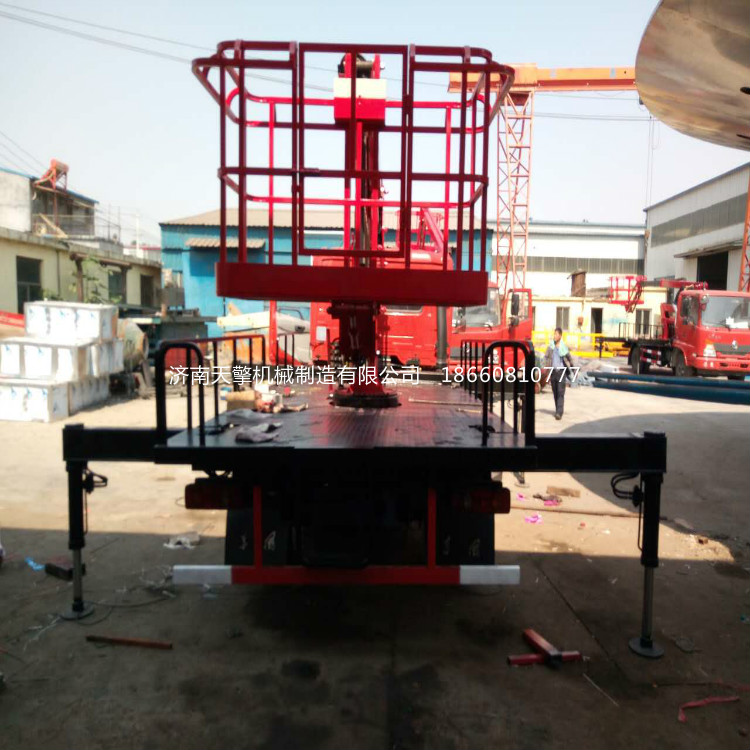

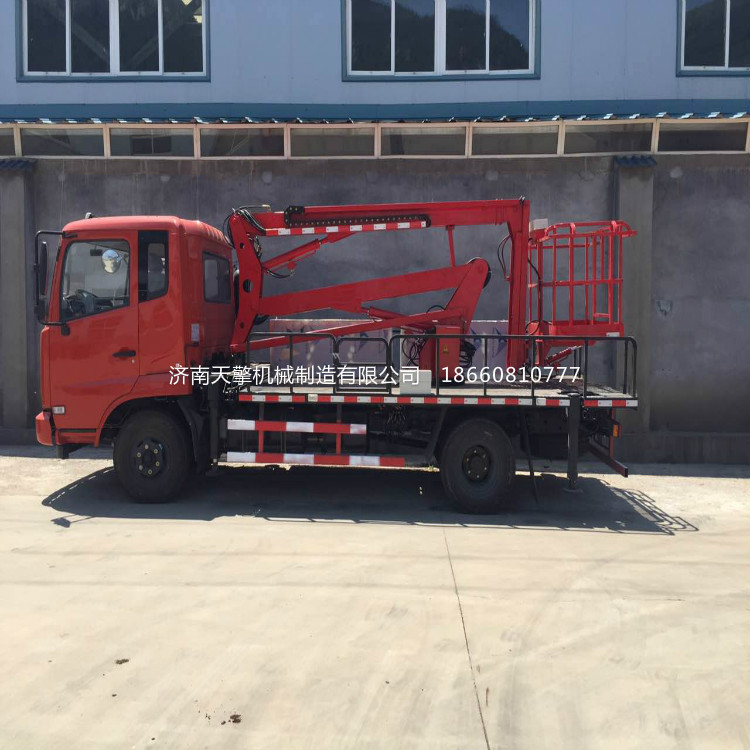

折臂式车载升降平台由回转台、工作臂架、伸缩软链等工作装置组成。回转台通过回转支承安装在车架上,由回转机构驱动,可实现360度*方位回转。

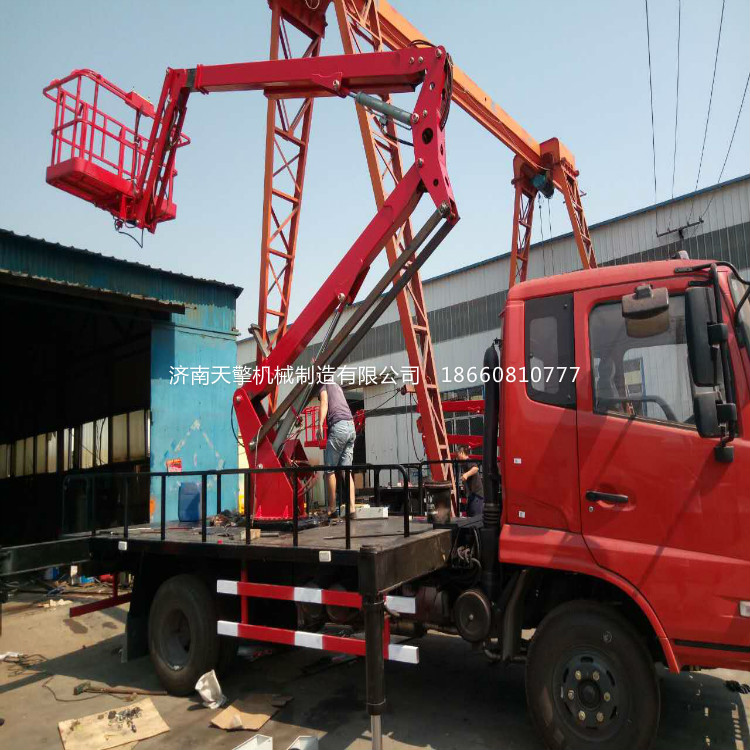

折臂车载式升降平台的工作臂架与回转台连接为3级伸缩臂式结构,臂架采用四边形圆角截面,各工作臂间采用尼龙滑块导向。伸缩油缸直接推动*二节臂,*三节臂在链条伸缩机构的作用下和*二节臂同步伸缩。臂架由变幅油缸推动进行变幅,所有铰接点均采用自润滑轴承,为降低保养需求,所有需要润滑的点都设有加油口,可以方便地进行保养。为方便维修保养,所有油缸、管路外置,管路和电缆均有保护拖链。
折臂车载升降平台的安装位置一般由标高和方向2个参数确定,由于要求被举升物体在空间相互垂直的3个方向都可以进行独立旋转,物体可以获得任意安装角度,因此设计了三维全旋机构,即可水平和竖直方向设置±90度旋转机构,俯仰方向转角可以通过臂架变幅进行,微调由调平油缸实现,不再设单独控制部件,从而减少部件设置。
折臂车载升降平台摆动回转体,其内部为丝杆螺母机构,液压推动丝杆,带动外圈旋转,通过控制丝杆行程来控制回转体的回转角度。液压油路上设液压锁,静止时锁住液压油,回转体就可以**定位。回转体体积小,只需很少液压流量就可以旋转很大角度,带来的问题就是旋转速度很难控制。为解决转速控制问题,在液压系统单独设置微量泵,微量泵由专用电机驱动,可保证转速恒定,从而为回转系统提供稳定的流量。
更多折臂式升降台,车载式升降平台,移动式高空作业平台,户外架线高空升降平台资讯尽在济南天擎机械,热忱欢迎国内外客户来厂参观指导,精诚合作!
